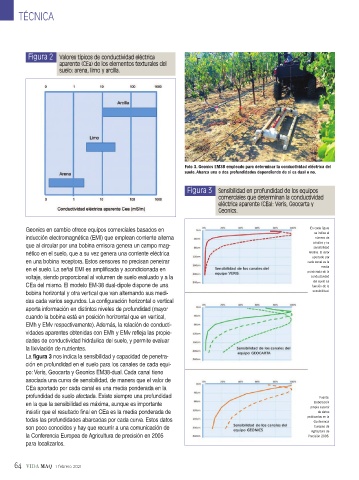

Figura 2
Foto 3. Geonics EM38 empleado para determinar la conductividad eléctrica del
suelo. Abarca una o dos profundidades dependiendo de si es dual o no.
Figura 3
Geonics en cambio ofrece equipos co mer ciales basados en En cada figura
se indica el
inducción electromagnética (EMI) que emplean corriente alterna número de
canales y su
que al circular por una bobina emi sora genera un campo mag- sensibilidad
nético en el suelo, que a su vez genera una co rrien te eléctrica relativa. El valor
aportado por
en una bobina receptora. Estos sensores no precisan penetrar cada canal es la
media
en el suelo. La señal EMI es amplificada y acondicionada en ponderada de la
voltaje, siendo proporcional al volumen de suelo evaluado y a la conductividad
del suelo en
CEa del mismo. El modelo EM-38 dual-dipole dispone de una función de la
sensibilidad.
bobina horizontal y otra vertical que van alternando sus medi-
das cada varios segundos. La configuración horizontal o vertical
aporta información en distintos niveles de profundidad (mayor
cuando la bobina está en posición horizontal que en vertical,
EMh y EMv respectivamente). Además, la relación de conducti-
vidades aparentes obtenidas con EMh y EMv refleja las propie-
dades de conductividad hidráulica del suelo, y permite evaluar
la lixiviación de nutrientes.
La figura 3 nos indica la sensibilidad y capacidad de penetra-
ción en profundidad en el suelo para los canales de cada equi -
po: Veris, Geocarta y Geonics EM38-dual. Cada canal tiene
asociada una cur va de sensibilidad, de manera que el va lor de
CEa aportado por cada canal es una media ponderada en la
profundidad de suelo afectada. Existe siempre una profundidad Fuente:
en la que la sensibilidad es máxima, aunque es importante Elaboración
propia a partir
insistir que el resultado final en CEa es la media ponderada de de datos
publicados en la
todas las profundidades abarcadas por cada curva. Estos datos Conferencia
son poco conocidos y hay que recurrir a una comunicación de Europea de
Agricultura de
la Conferencia Eu ropea de Agricultura de precisión en 2005 Precisión 2005.
para localizarlos.
